2021. 9. 20. 19:36 React/Architecture

애플리케이션이 계속 증가하고, 작은 변경에 기민하게 대응할 수 있고, 팀별 기술셋의 다양성을 수용하는 환경에서 Micro Service 개발/운영 환경을 구축해 본다.



Micro Service

모노리틱환경의 단점을 극복한다. (참조)

  • 작은 사이즈의 번들링 및 배포
  • 지속적인 애플리케이션 추가
  • 점점 늘어나는 접속자의 대응

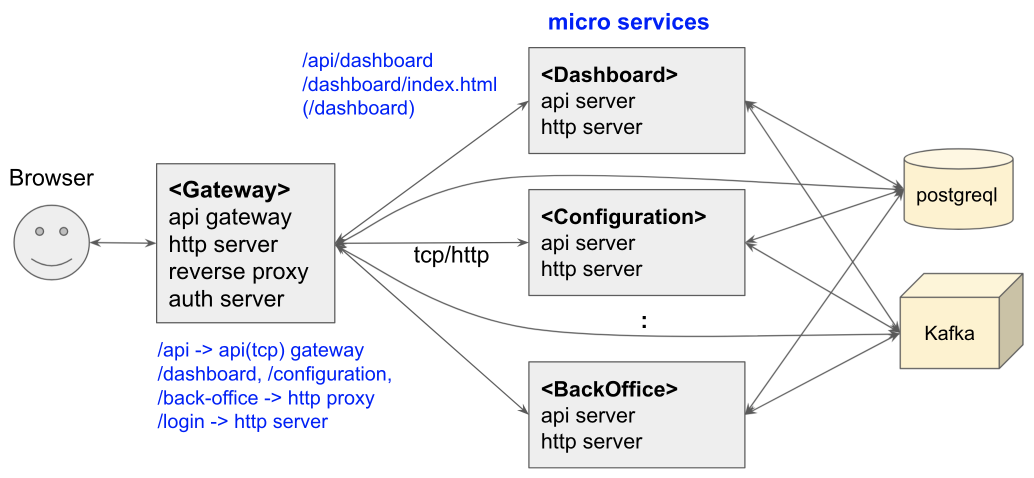

Gateway Pattern 적용

  • gateway 역할
    • api gateway: micro service의 api server와 TCP로 연결한다. 또는 중간에 Queue(Redis, RabbitMQ, Kafka)등을 두어서 구성해도 된다.
    • http server: login UI부분을 gateway에서 담당하고 JWT를 사용한다.
    • reverse proxy: micro service에 대한 web bundling file에 대한 reverse proxy 역할을 한다.
    • auth server: login시 auth 역할을 한다.
  • micro service 역할
    • api server: api는 TCP로 응답한다.
    • http server: reverse proxy의 static 파일 대응을 한다.



가용성을 위하여 gateway를 두개를 두어 용도별로 운영할 수 있다.

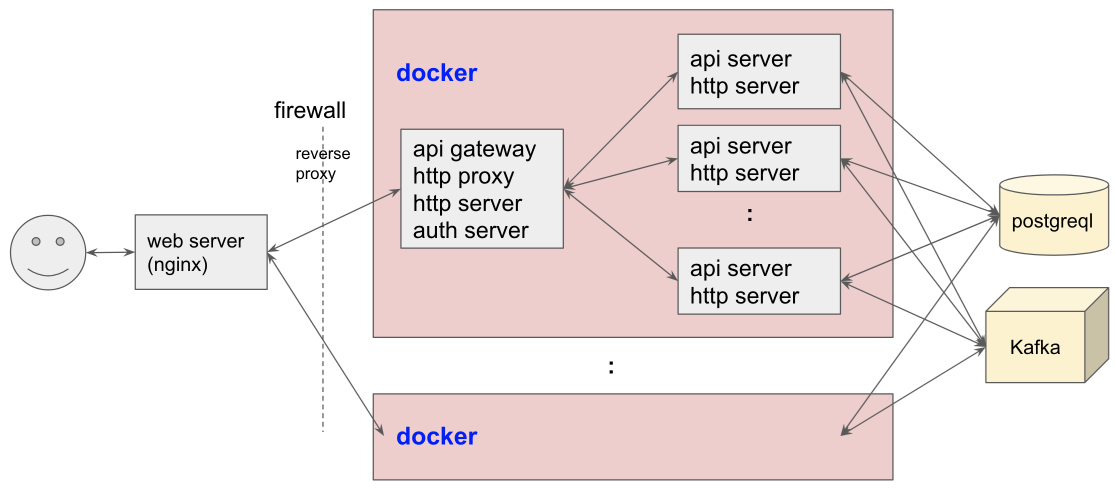

docker 기반으로 운영

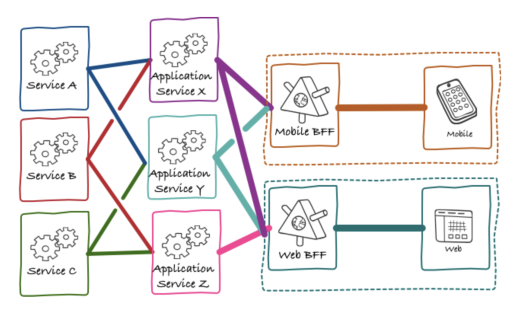

BFF 패턴

Backend For Frontend 패턴 방식으로 개발한다.

  • Server는 NodeJS 기반으로 구성한다.
  • Client/Server 개발은 TypeScript로 통일한다.
  • CSR(Client Side Rendering), SSR(Server Side Rendering)을 사용한다.

참조: https://giljae.medium.com/back-end-for-front-end-pattern-bff-4b73f29858d6

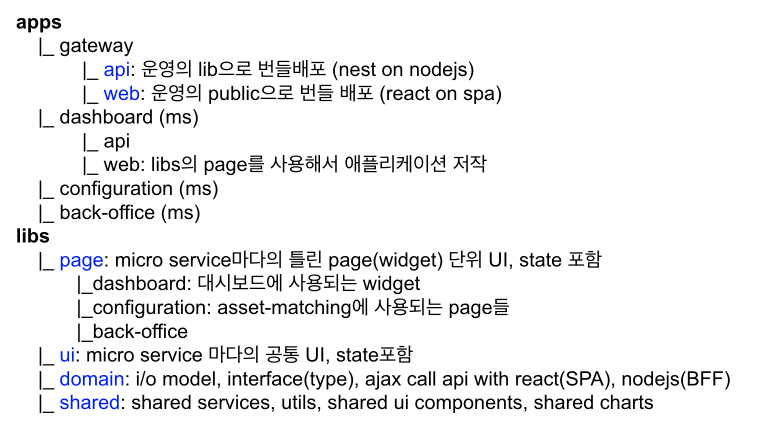

개발 폴더 구성

멀티 애플리케이션을 mono repo에서 개발할 수 있는 폴더 구조를 정의한다.

  • apps 폴더
    • 4개의 애플리케이션이 존재한다.
  • libs 폴더
    • page: 애플리케이션에 단위 화면 page를 개발하는 것이 아니라. page단위 별도 구성하고, application에서 조합한다.
    • ui: 모든 애플리케이션에서 사용하는 공통 ui
    • domain: core 업무에 대한 모든 내역들, 변경에 대해 유연하게 대처하기 위해 hexagonal architect방식으로 구성한다.
    • shared: common 라이브러리를 적용한다.



application의 libs 라이브러리 참조 방식

  • api: api server역할이므로 주로 none visible한 라이브러리 참조
  • web: ui 애플리케이션이므로 page, ui 라이브러도 참조

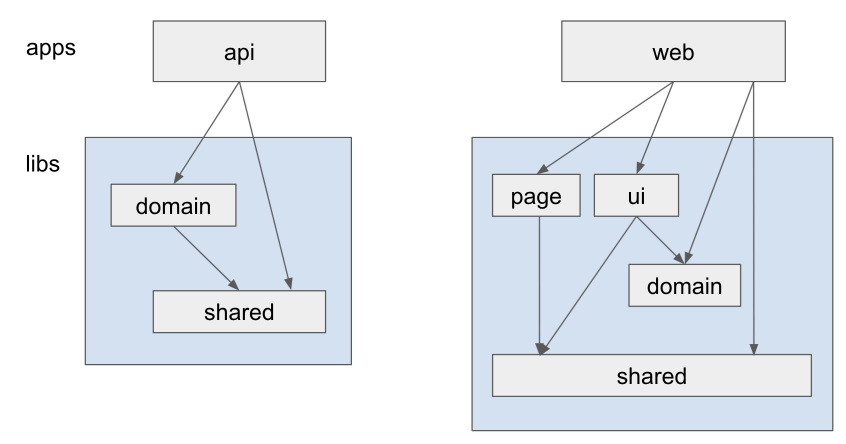

애플리케이션과 라이브러리 참조 관계

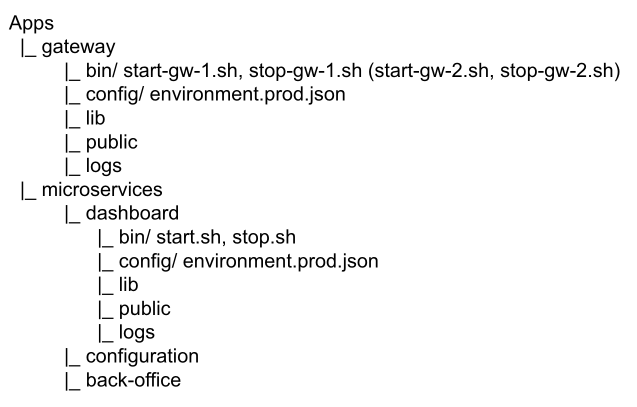

운영 폴더 구성

gateway와 micro services를 배포하는 폴더 구조를 정의한다.

  • bin: start/stop shell
  • config: 환경파일
  • lib: server 구동 번들링 파일
  • public: static, web 번들링 파일들
  • logs: 서버의 로그 파일
